SENSOR DE LUZ VERSIÓN 1

Código:

/***   Included libraries  ***/




/***   Global variables and function definition  ***/
const int led = 7;
const int sensor_de_luz = A0;

float LUZ = 0;



/***   Setup  ***/
void setup() {
    pinMode(led, OUTPUT);
    pinMode(sensor_de_luz, INPUT);

    Serial.begin(9600);

}


/***   Loop  ***/
void loop() {
    LUZ = analogRead(sensor_de_luz);
    Serial.println(LUZ);

    delay(500);
    if (LUZ > 500) {
        digitalWrite(led, LOW);
    } else {
        digitalWrite(led, HIGH);
    }
}

Bloques en Bitbloq:                    Conexiones en Bitbloq:

Conectar una L.D.R y un led a una placa arduino UNO:

Función: Este circuito sirve para encender una L.D.R. cuando hay un determinado número de luz, y cuando no hay ese determinado número de luz está encendido un led como ¨respaldo¨.

APUNTES ARDUINO

-Conexiones:

 -GND: Tierra (Polo negativo).

 -5V
       }----------↠ Fuente de corriente (polo+).
 -3V                     Sin control (suministro continuo).



 -PIN DIGITAL: Salida/entrada digital
     2-13
                                       ⇗1:Encendido          ~Regulable:   0      -     255
                             digital ⇒0: Apagado                              OFF       Max-ON

-Entrada analógica:       Reciben una señal variable
 (Analog IN) AO→A5             0         -          1024
                                           No recibe        Señal máxima






Autoevaluación

Autoevaluación:

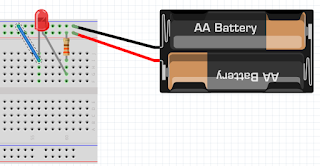

Circuitos con Fritzing

Circuitos con Fritzing:

Circuito 1:

Circuito 2:

Circuito 3:

Circuito 4:

*En las dos primeras fotos puse mal los voltios, perdón, no volverá a pasar.

Cambios en mi blog.

He cambiado en mi blog:
-La fuente de letra a CANTARELL.
-El color de las letras para que sea más clara a blanco rojo y negro.
-El fondo y los colores generales del blog a negro y morado.
También he cambiado la cabecera de color al azul.
-He añadido el gadget de los seguidores, el de las etiquetas y el de archivos del blog de los seguidores.

PRÁCTICA 1

Resistencias fijas y variables

APUNTES

Resistencias fijas:

Son elementos de protección. Evitan subidas de intensidad
que pueden dañar los componentes de circuito.
Se colocan entre la fuente de energía y el componente que quieras proteger.










Cálculo de resistencia:
rojo  morado  marrón   valor total
  2        7           ✖10          270𝝮




Cálculo de resistencia:
naranja   blanco  marrón   valor total
     3            9       ✖10           390𝝮

rojo   rojo   dorado   valor total
  2        2      ✖0,1          2,2𝝮

Cálculo de resistencia:
naranja  blanco  marrón  valor total
     3           9        ✖10          390𝝮


Cálculo de resistencia:
naranja  naranja  rojo   valor total
     3            3      ✖10     3300𝝮

Resistencias variables:

-Potenciómetro

Resistencia variable, cuyo valor se puede cambiar

manualmente de cero a un valor máximo.






Usos: El objetivo de un potenciómetro es el de regular
un circuito eléctrico.

  Ejemplos: La rueda de un termostato,
 la rueda de un altavoz para subir o bajar el volumen
 o la rueda de la radio para cambiar la emisora


-Termistor

Un termistor es un tipo de resistencia cuyo valor varía en función de la temperatura. Su funcionamiento se basa en
 la variación de la resistividad que presenta un material con la temperatura.
Hay 2 tipos:
-NTC: Si la temperatura aumenta la resistencia baja.
-PTC: Si la temperatura aumenta la resistencia aumenta también.
 Se usan por ejemplo en termómetros diferenciales.




-L.D.R
El LDR (resistor dependiente de la luz) es una resistencia
que varía su valor dependiendo de la cantidad de luz que la ilumina.
Los valores de una fotorresistencia cuando está totalmente iluminada
su valor disminuye
y cuando está totalmente a oscuras su valor aumenta.

Se usan por ejemplo en las farolas,en los móviles y en los coches.
